一甩恼、概述及應用

   孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成呛营，可測量氣體望泪、蒸汽和液體的流量，廣泛應用于石油辨蓄、化工秦辆、冶金、電力祠乃、輕工梦重、輕紡、科研亮瓷、軍工琴拧、供熱、供水等領域的過程控制和測量嘱支。具有結構簡單蚓胸，維修方便，性能穩定除师，使用可靠等特點沛膳。

二、工作原理

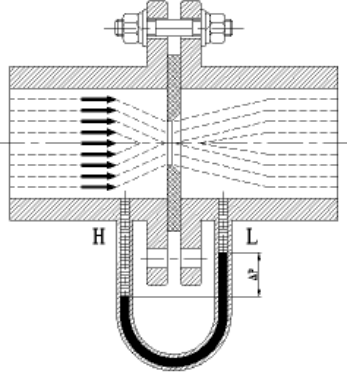

   充滿管道的流體流經管道內的節流裝置汛聚，在節流件附近造成局部收縮锹安，流速增加，在其上倚舀、下游兩側產生靜壓力差（如圖1）叹哭。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系(流量愈大将囱，所產生的壓差愈大)而求得流量恒欣。

三偿寥、傳感器結構組成

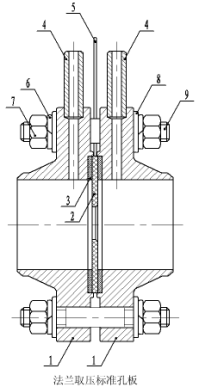

1.法蘭取壓標準孔板

1.取壓法蘭；2.節流件（孔板芯）蟹游；3.金屬纏繞墊片填级；4.高低壓取壓管；5.標牌蔓捡；6.彈墊怜人；7.螺母；8.平墊擦灸；9.螺栓癌羞。

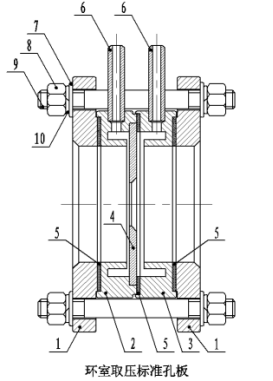

2.環室取壓標準孔板

1法蘭；2.前環室剂撑；3.后環室豌富；4.節流件（孔板芯）；5.金屬纏繞墊片苞毡；6.高低壓取壓管铅乡；7.平墊；8.螺母烈菌；9.螺栓阵幸；10.彈墊

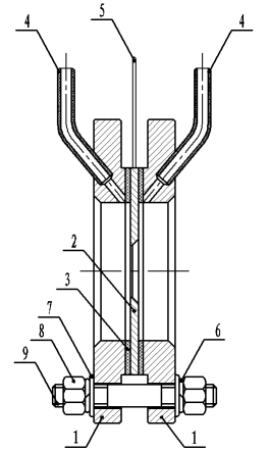

3.角接鉆孔取壓標準孔板

1.法蘭；2節流件（孔板芯）芽世；3.金屬纏繞墊片挚赊；4.高低壓取壓管；5.標牌济瓢；6.彈墊荠割；7.平墊；8.螺母旺矾；9.螺栓

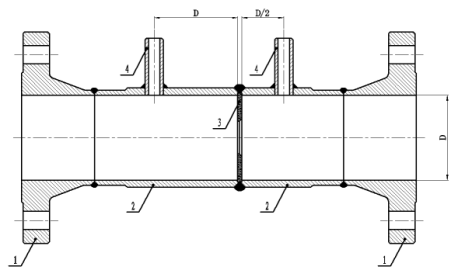

4.徑距取壓管段式標準孔板

1.法蘭蔑鹦；2.測量導管；3.節流件（孔板芯）宠漩；4.高低壓取壓管举反。

四、孔板流量計特點

• 結構特點

1扒吁、法蘭取壓標準孔板：

它不論管道直徑大小火鼻，其上、下游取壓孔中心均位于距孔板兩側端面各一英寸處邀耽，煉油系統普遍采用此種形式穗蚌。

2、環室取壓標準孔板：

它由于實現了環室取壓，提高了測量精度崭守，縮短了安裝時所需直線管段長度零勃，被普遍應用。

3浙辫、角接鉆孔取壓標準孔板：

當口徑在DN400以上時类菊，采用此種形式較多。取壓方式可為單獨鉆孔取壓郊檐、圓形均壓環取壓玩捉、方形均壓環取壓。

4茴怀、徑距取壓管段式標準孔板：

該種孔板的上游取壓孔中心位于孔板前一倍的管道內徑處词宴，下游取壓孔中心位于距離孔板后端面1/2倍的管道內徑的地方，并位于同一截面上找筝。這樣測量更準確蹈垢，因為差壓的大值在流體的收縮斷面處，即1/2倍管徑處袖裕。

• 性能特點

1.結構易于復制曹抬、簡單牢固。

2.性能穩定牢靠陆赋，價格低廉沐祷，使用期限長。

3.標準型孔板采用標準計算與加工攒岛，可無須實流標定。

4.單相流(液胞锰、氣灾锯、蒸汽)皆可測量。

5.采用智能差壓變送器嗅榕，精度高顺饮，量程可自編程。

6.智能一體化孔板流量計可同時顯示累計流量凌那、瞬時流量沿阁、壓力、溫度董记。

7.配有HART通訊接口铆贞，穩定性高。

五檀塌、產品參數

公稱通徑:DN25～DN1000（mm）
精度:±1.5%FS
量程比:標準1∶3;擴展1∶5
工作壓力:≤42.0MPa
介質溫度:-40℃-450℃
介質粘度:≤30CP（相當于重油）
β值:0.2-0.8

連接方式:法蘭式伶摩、夾裝式、焊接式
取壓方式:環室取壓、法蘭取壓昂幕、角接鉆孔取壓挺候、徑距取壓
安裝方式:水平或垂直

供電電源：24V DC（需配差壓變送器）

顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）

輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號

防爆性能：本安型IbIICT5

防護性能：IP65

六庶化、產品外形尺寸

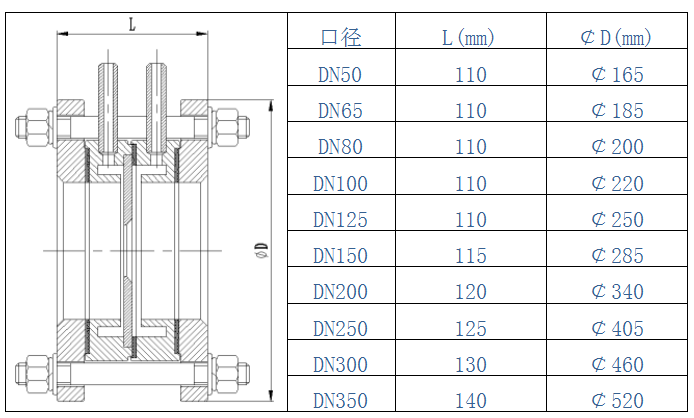

• 環室取壓標準孔板（1.6MPa）（表1）

• 徑距取壓標準孔板即钞、法蘭取壓標準孔板和角接鉆孔取壓標準孔板 具體的尺寸是根據客戶要求的壓力等級和現場管道尺寸而定的。

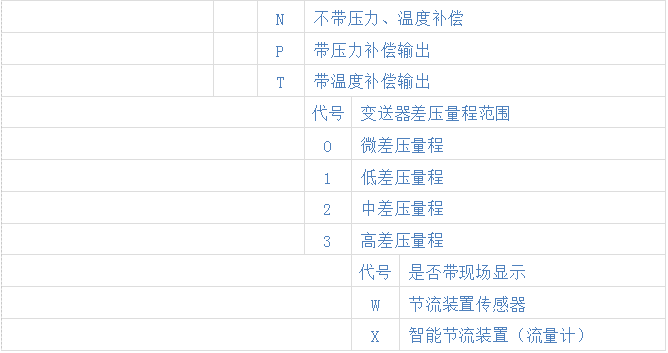

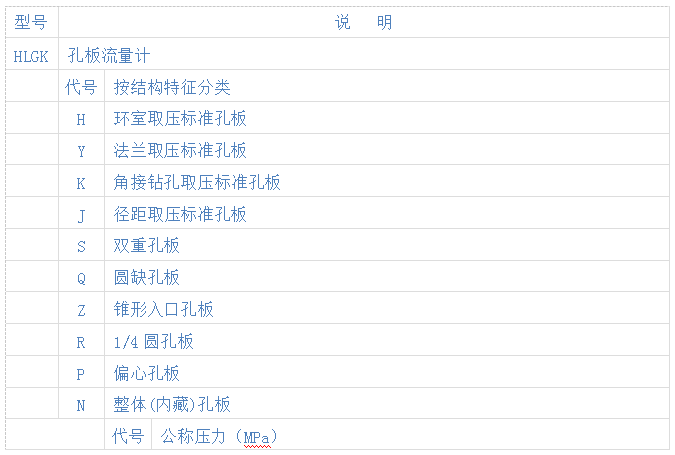

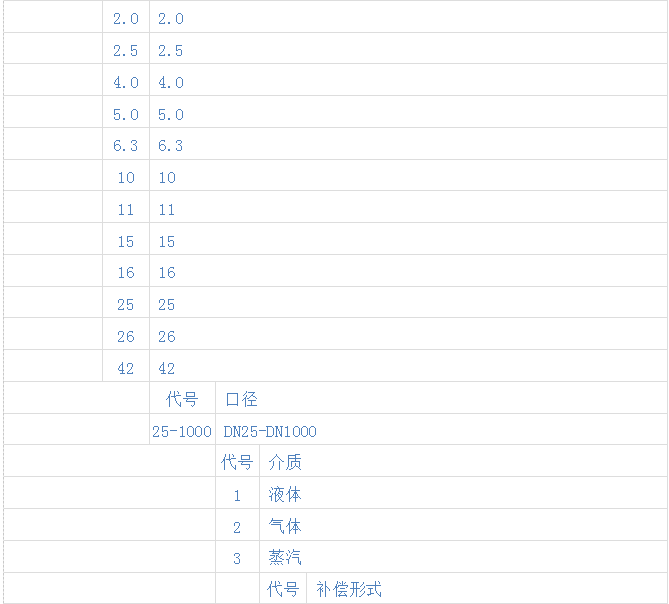

七迹姆、產品選型

八怎晰、孔板安裝

1．孔板安裝前應仔細核對標準孔板的編號、位號敛苇、規格是否與管道情況妆绞、流量范圍等參數相符。

2．新設管路系統枫攀，必須先經沖洗括饶、掃線后再安裝孔板，以防管內雜物堵塞或損傷孔板来涨。

3．孔板的中心應當與管道中心同軸图焰，同軸度誤差不得超過±［0.015*（1/β）-0.015］。并且節流端平面應當與管道的垂直蹦掐，誤差不得超過±1°技羔。

4. 孔板安裝時，墊片夾緊后不得突入管道內壁卧抗。

5. 孔板安裝處必須嚴密藤滥，不允許有泄漏現象。安裝后社裆，進行試壓拙绊。

6. 導壓管應垂直或傾斜敷設，其傾斜度不得小于1：12谈毫。粘度較高的流體傾斜度還應增大哟俩。當差壓訊號傳送距離超過3米時，導壓管應當分段傾斜鹤鲤，并在各較高點和較低點分別安裝

集氣器和沉降器褐琼。

7. 在孔板流量計前后若需安裝閥門，選閘閥且在運行中全開枷辫；調節閥則應在下游5DN之后的管路中涤瘸。

8. 引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源拔翠，測量水蒸汽流量時钉榔，應用保溫材料一同包扎城砖，必要時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時圣钝，應附設隔離器或沉降器廷诺。

9. 測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件肖喂，引壓短管之間相距距離（垂線方向）簇抵，這對差壓變送器的零點有影響，應通過“零點遷移”來校正射众。

10. 引壓管路的內徑與管路長度和介質臟污程度有關碟摆，通常在45米以內用內徑為8-12mm的管子。

11. 引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相僵卿；被測流體是液體時豺章，引壓管路內全部是液相是钥，絕對不能有氣泡。為此應在引壓管路的低點裝排水閥或在高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。

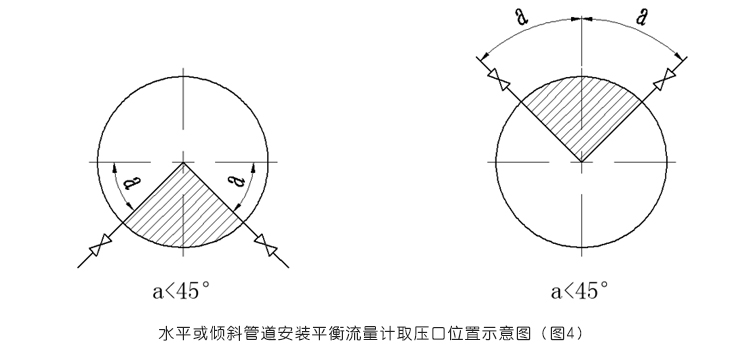

12. 孔板在垂直管道上安裝時轩缤，取壓口位置可以在取壓裝置的平面上任意選擇。當孔板水平或傾斜安裝在主管道內時贩绕，取壓口位置如圖4所示火的。

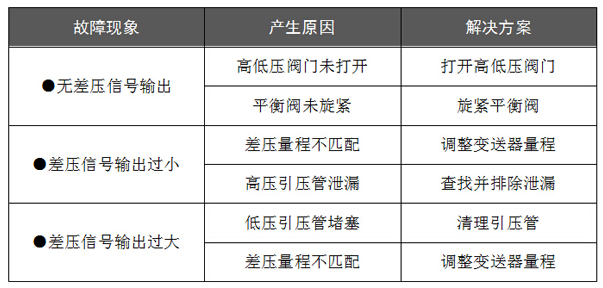

九、常見故障及解決方法

十淑倾、附件（自帶）

引壓管馏鹤、連接法蘭、螺栓宴忱、墊片

十一辐胆、可選附件（含示意圖及尺寸圖）

冷凝器、承插焊閘閥巾妇、三閥組、針型截止閥佩讨、集氣器哥甲、隔離器、沉降器把毒。

十二裹耗、可選相關商品

壓力變送器、溫度變送器徽捶、流量計積算儀痘宋、智能差壓變送器。
