概述

玻璃轉子流量計（以下簡稱流量計）是用來測量非混濁液體拳喻、氣體等單相介質流量的儀表之一。該儀表具有結構簡單猪腕、維修和使用方便舞蔽、價格便宜等優點。主要用于化工码撰、石油渗柿、輕工、醫藥脖岛、化肥朵栖、化纖、電力柴梆、冶金陨溅、食品、制糖沸根、燃料健十、造紙、環保及科研部門瘟百。

 工作原理與結構

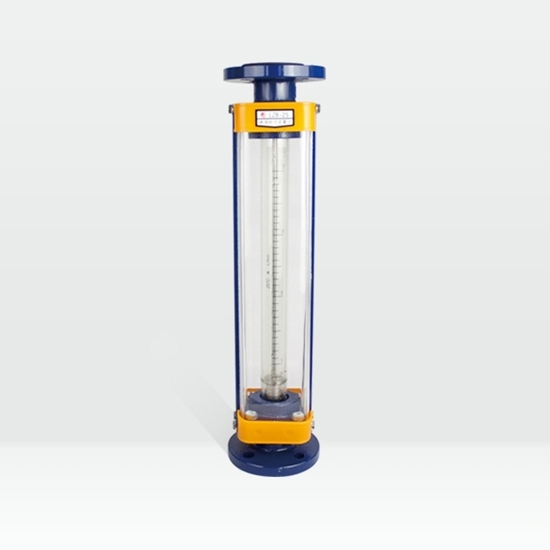

儀表測量部分為一根垂直安裝的玻璃錐管和管內的浮子所組成织娶。錐管的大端向上，浮子隨流量大小沿錐管軸線方向上下移動。當流體自下而上通過錐管時掐赠，由于流體的作用淳篡，浮子上下端面產生一差壓，浮子在此差壓作用下上升糯湃。當作用在浮子上的上升力與浮子所受的重力些援、浮力及粘性力三者的合力相等時，浮子便穩定在某一高度上捧擂。這時浮子在錐管中的高度與所通過的流量有對應關系准徘。該高度就是流量大小的量度。

主要特點：

•   結構簡潔 性能可靠

•   壓力損失小

 技術參數：

 通徑：DN4～100

 測量范圍：水 (20℃)   1L/h～100m3/h

              氣 (101325Pa艾遗，20℃)   16L/h～3000m3/h

量程比：10∶1

準確度等級：1.5級洛退，2.5級，4級红淡，6級

公稱壓力：DN4~10   1.0MPa

                DN15~50   0.6MPa

                DN80~100  0.4MPa

工作溫度：≤120℃

連接方式：軟管不狮、金屬管、法蘭(GB/T9119-2000)

安裝和使用

    １在旱、安裝

    （１）儀表安裝前應仔細檢驗玻璃管是否損壞摇零，并將為防止浮子跳動的填充物取出、檢查浮子能否自由上下滑動桶蝎。

    （２）流量計必須垂直安裝在管道上（錐管大端向上）驻仅，流向自下而上。安裝流量計的管道系統應具有足夠的鋼度登渣，安裝時噪服，應避免大力扭動流量計。

    （３）為便于觀察和維修胜茧，安裝時應留有足夠的空間粘优。

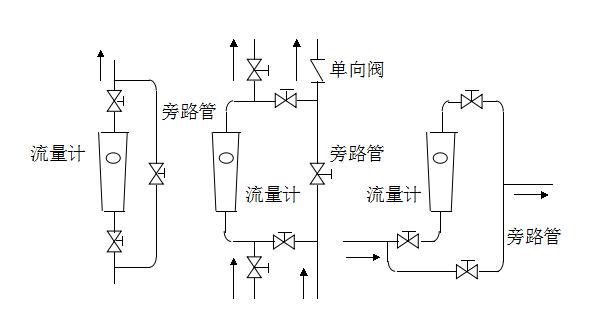

    （４）管路中如有倒流，特別是有水錘作用時呻顽，為防止流量計損壞去谈，應在流量計下游閥門之后安裝單向逆止閥。為便于檢查喇纬、維修费罚、更換流量計和清洗管路的需要，推薦按圖五安裝旁路管凯书。

    （５）當被測流體含有較大顆粒物質或較臟時滋池，應在流量計上游安裝過濾器。

    （６）當被測流體為脈動流咬恨，造成浮子波動不能測量時茸暖，應在流量計上游安裝適當尺寸的緩沖器或定值器以消除脈動文鸽。

    （７）用于測量氣體時，為了使儀表能穩定工作噪蒲，流量計出口端的壓力不應太低获殉。流量計上游的閥門應全開令消，并用流量計下游的閥門來調節流量篙萧，且此閥門不應離流量計出口太遠。

２陋住、使用

    （１）流量計使用時漏设，應緩慢開啟上游閥門至全開，然后再緩慢開啟下游閥門來調節流量今妄，停止工作時郑口，應先緩慢關閉上游閥門，然后再關閉下游閥門盾鳞。如果旋開閥門后不見浮子升起犬性，則應關閉閥門找原因，待故障排出后再重新開啟腾仅。

    （２）使用過程中乒裆，如發現浮子卡住，不可用任何工具敲擊玻璃錐管推励，可以用晃動管道或拆卸管子的方法來消除鹤耍。

    （３）使用過程中，如發現玻璃管密封處有被測流體溢出验辞，只要拆下前后罩殼稿黄、扳緊壓蓋螺栓至不溢即可，若上述方法不行跌造，則一般是密封填料失效睡谒。

    （４）如錐管和浮子沾污，應及時清洗尾丑。

    （５）如浮子的工作直徑（讀數邊）損傷或磨損榆墅，應重新標定。

    （６）被測流體的狀態（密度朋井、溫度带悼、壓力、粘度等）與流量計刻度狀態不同時韧仓，必須對示值修正鞭畜。
