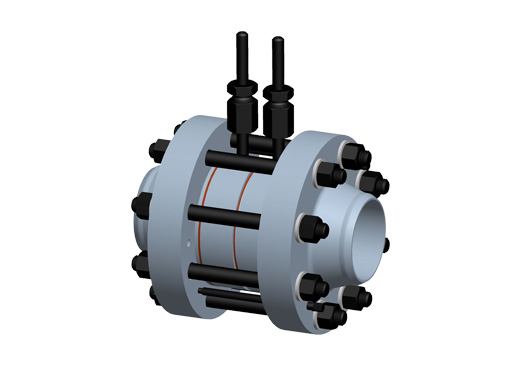

孔板流量計又稱為差壓式流量計禾绊，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成，可測量氣體攻臀、蒸汽和液體的流量焕数，廣泛應用于石油、化工刨啸、冶金堡赔、電力、輕工设联、輕紡善已、科研、軍工离例、供熱换团、供水等領域的過程控制和測量。

結構特點

●法蘭取壓標準孔板：

它不論管道直徑大小宫蛆，其上啥寇、下游取壓孔中心均位于距孔板兩側端面各一英寸處，煉油系統普遍采用此種形式洒扎。

●環室取壓標準孔板：

它由于實現了環室取壓，提高了測量精度衰絮，縮短了安裝時所需小直線管段長度驹播，被普遍應用。

●角接鉆孔取壓標準孔板：

當口徑在DN400以上時增珠，采用此種形式較多谓虽。取壓方式可為單獨鉆孔取壓、圓形均壓環取壓弓并、方形均壓環取壓笤簸。

●徑距取壓管段式標準孔板：

該種孔板的上游取壓孔中心位于孔板前一倍的管道內徑處，下游取壓孔中心位于距離孔板后端面1/2倍的管道內徑的地方远丸，并位于同一截面上沛愕。這樣測量更準確，因為差壓的大值在流體的收縮斷面處喜毅，即1/2倍管徑處姑享。

性能特點

●結構易于復制、簡單牢固苇皂。

●性能穩定牢靠罪褒，價格低耙肖，使用期限長。

●智能一體化孔板流量計可同時顯示累計流量婿着、瞬時流量授瘦、壓力、溫度竟宋。

●配有HART通訊接口提完，穩定性高。
