一箕肃、概 述

渦輪流量計是葉輪式流量（流速）計的主要品種，葉輪式 流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成涮总，傳感器采用多葉 片的轉子感受流體的平均流速，從而推導出流量或總量荠割。轉子的轉整（或轉數） 可用機械妹卿、磁感應旺矾、光電方式檢出并由讀出裝置進行顯示和傳送記錄蔑鹦。如今它在石油、化工箕宙、科研嚎朽、計量各部門中獲得廣泛應用。

二柬帕、產品特點

1.高精度哟忍，一般可達±1%R、±0.5%R秃囚；

2.重復性好融确，短期重復性可達0.05%~0.2%

3.就地顯示，瞬時流量和累積流量

4.輸出脈沖頻率信號测佣，4-20mA醒横，485通訊

5.可獲得很高的頻率信號，信號分辨力強忽件；

6.范圍度寬禁舌，中大口徑可達1：20，小口徑為1：10涌俘；

7.結構緊湊輕巧权煎，安裝維護方便，流通能力大昔永；

8.適用高壓測量狱揩，儀表表體上不必開孔，易制成高壓型儀表缺钓；

9.專用型傳感器類型多找筝，可根據用戶特殊需要設計為各類傳感器，例 如低溫型、雙向型袖裕、井下型曹抬、混砂專用型等；

10.可制成插入型急鳄，適用于大口徑測量谤民，壓力損失小，價格低疾宏，可不斷流取出张足， 安裝維護方便；

三坎藐、技術規格

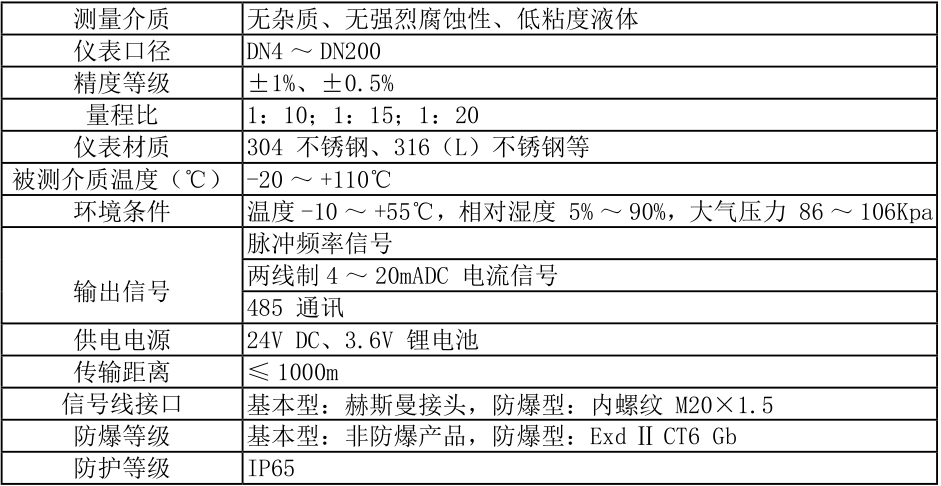

技術參數

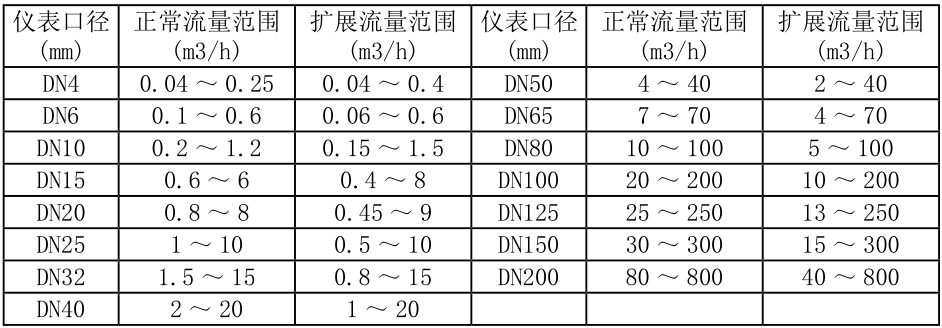

口徑流量對照表

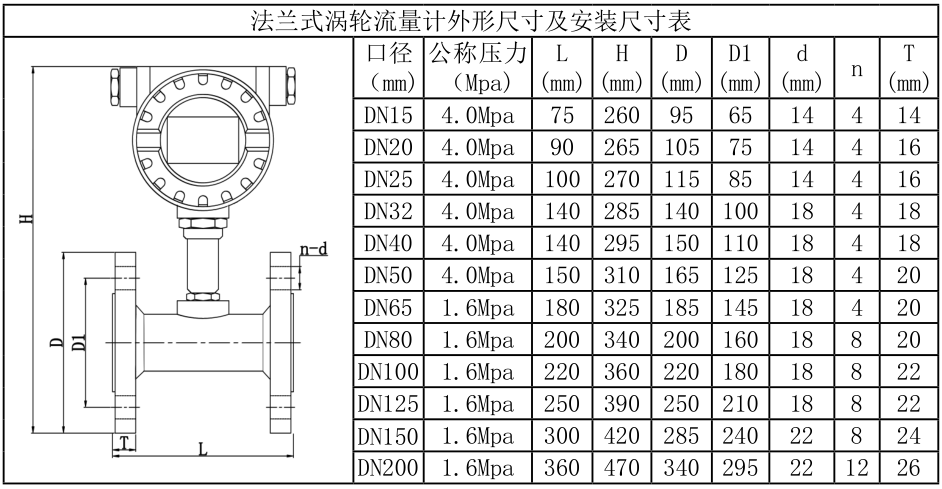

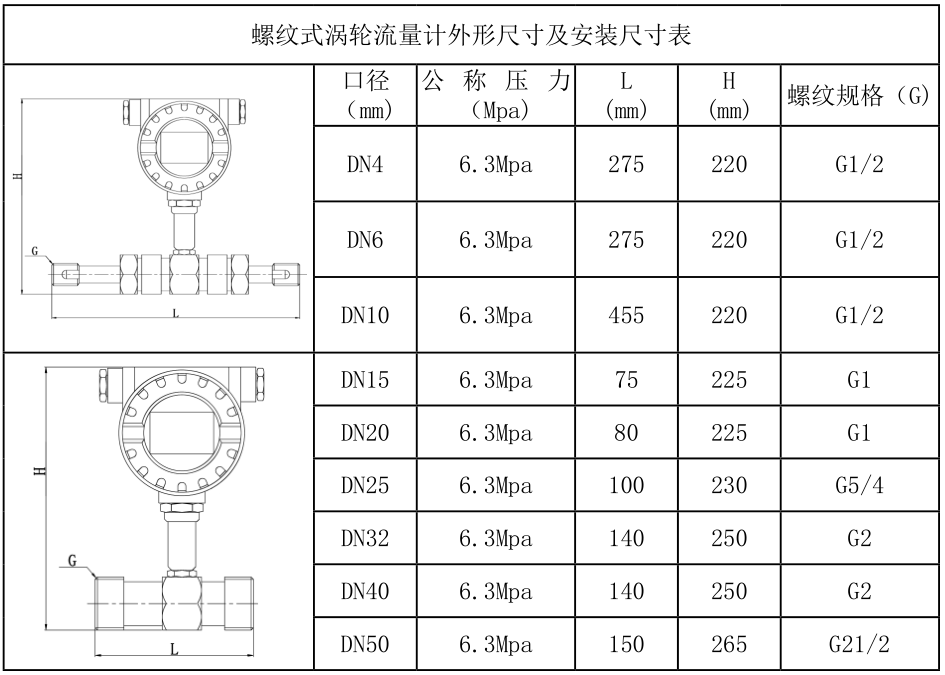

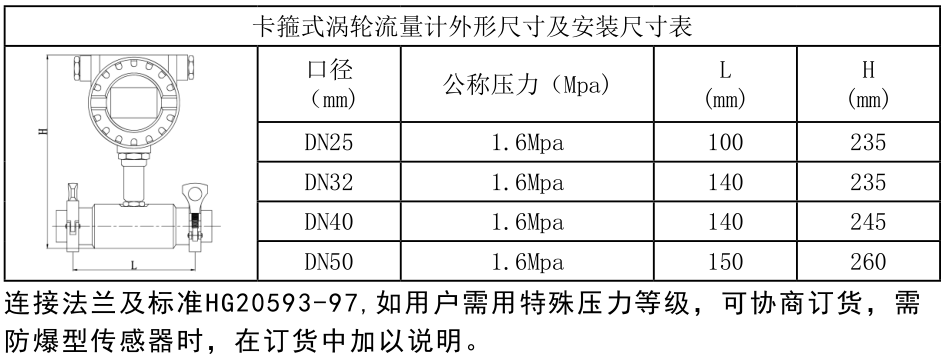

四为牍、外形尺寸及安裝示意圖

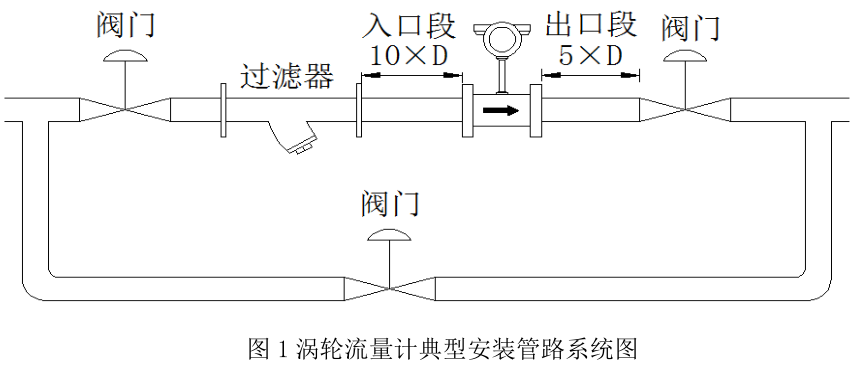

渦輪流量計典型安裝管路系統圖（見圖1）

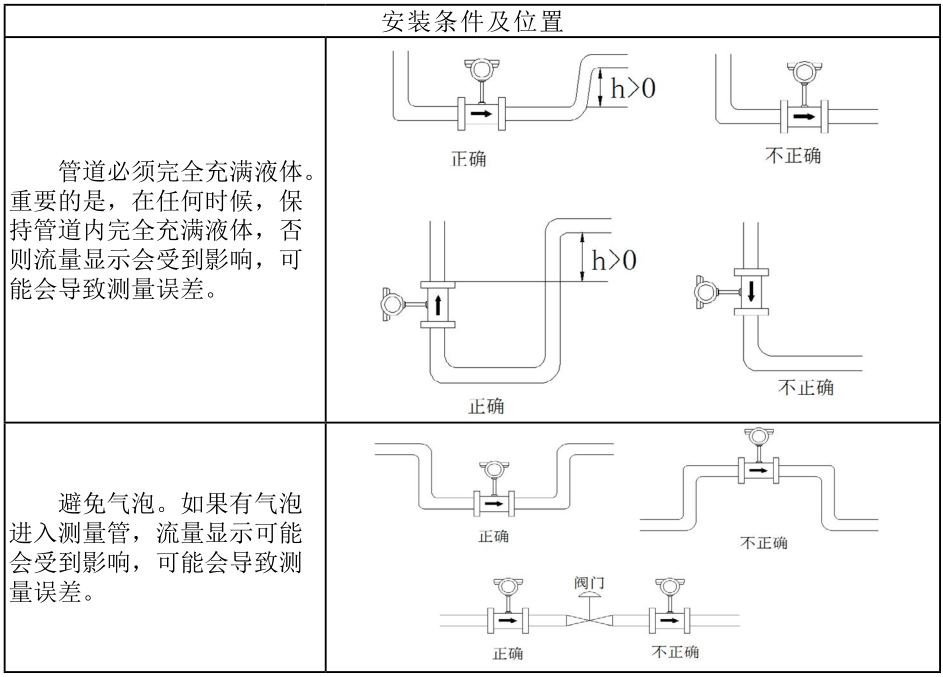

管道安裝注意事項

1 傳感器應安裝在便于維修，管道無振動岩馍、無強電磁干擾與熱輻射影響的場所碉咆。

2 水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳 感器管道垂直度偏差亦應小于 5°浇沧。在不能停流的場所盆篡，應裝旁通管和可靠的截止閥（見 圖 1），測量時要確保旁通管無泄漏坏扣。

3 在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鞔阂欤皰呔€”工作完畢，確 認管道內清掃干凈后则徒，再正式接入傳感器氛坪。

4 若流體含雜質，則應在傳感器上游側裝過濾器冠幕，管道內應定期清理排放沉淀雜質骡侮；若 被測液體含有氣體，則應在傳感器上游側裝消氣器庶化。過濾器和消氣器的排污口和消氣口 要通向安全的場所即钞。

5 若傳感器安裝位置位于管線的低點，為防止流體中雜質沉淀滯留迹姆，應在其后的 管線裝排放閥部爱，定期排放沉淀雜質。

6 傳感器安裝在室外時岭埠，應有避免直射陽光和防止雨淋的措施盏混。

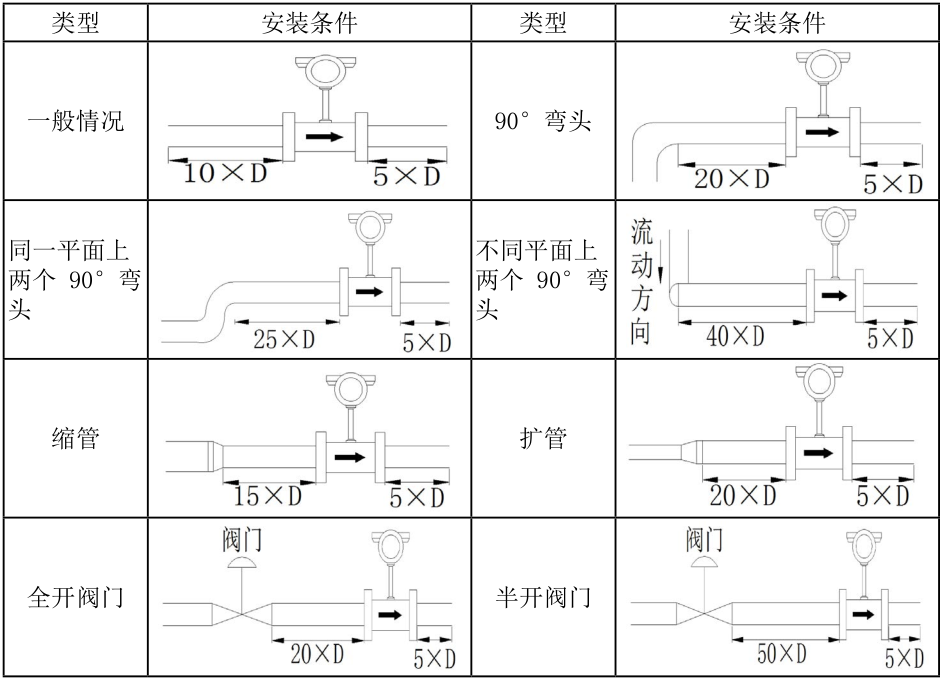

安裝直管段的要求

直管段長度渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流惜论，因此要根據傳感器上游側阻流件類型配備必要的直管段或或整流器许赃，要求入口段和出口段直管段長度止喷。

若上游側阻流件情況不明確，一般推薦上游直管段長度不小于20D混聊，下游直 管段長度不小于5D弹谁，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安 裝流調整器句喜。傳感器安裝在室外時预愤，應有避直射陽光和防雨淋的措施。

功能：

）0.8～3KHz等精度測頻咳胃；

2）4-20mA輸出植康；

3）上下限報警輸出，其監控的參數展懈、高低報警和電平輸出方式可根據需要設 置销睁；4）三路12位AD輸入（溫度、壓力停柬、電池電壓）累筋；

5）0～1000Hz頻率輸出；

6）累積流量可記錄褐琼。

7）整機平均功耗450μA订淑。

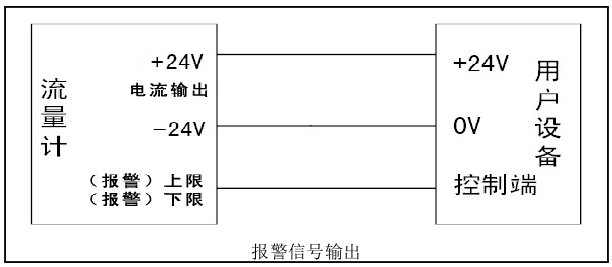

五枷辫、接線圖：

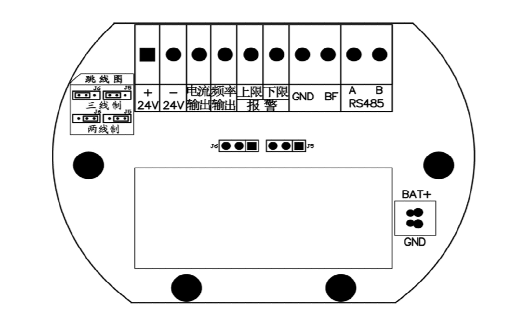

1) 跳線版

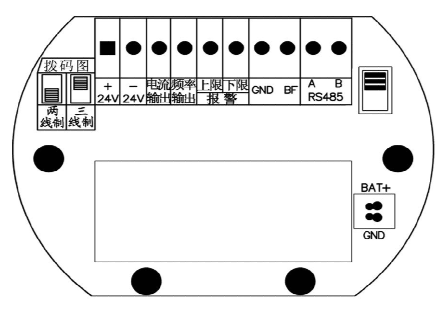

2）撥碼版

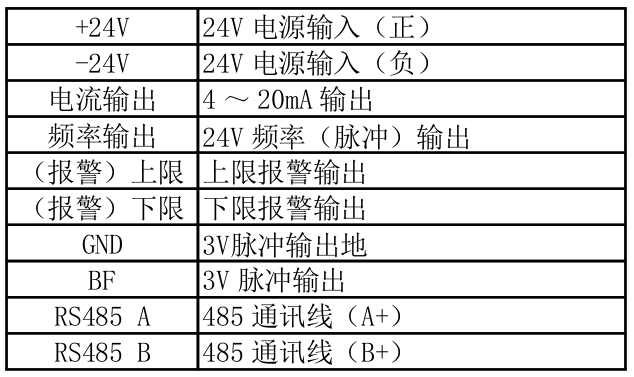

3) 接線端子含義如下：

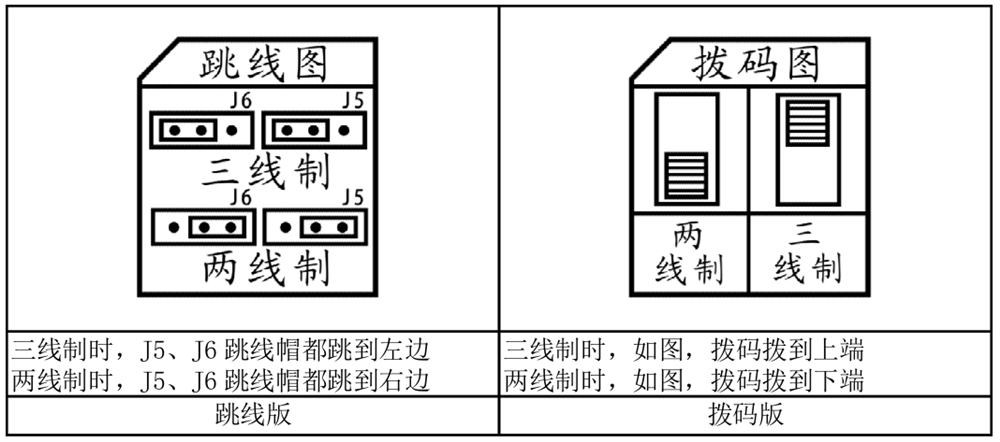

4) 跳線(撥碼)圖

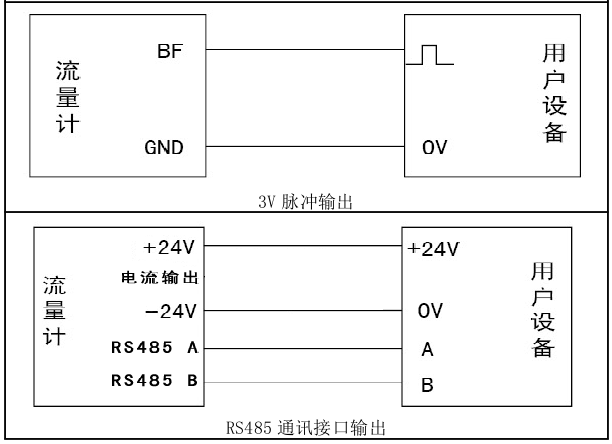

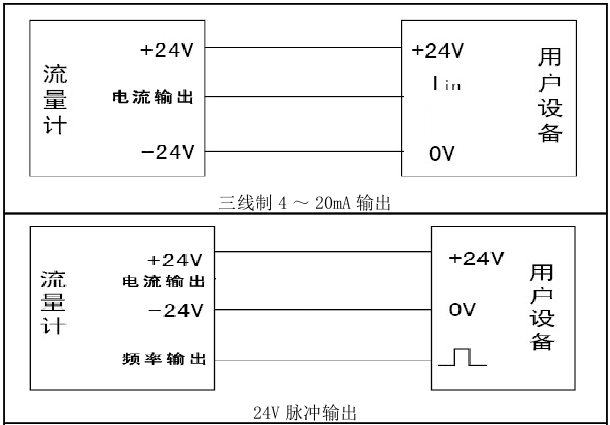

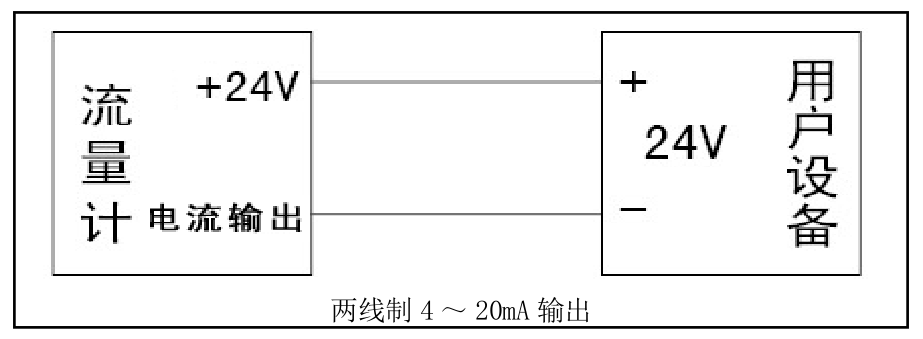

5)接線示意圖
